類別：閘閥 ? 發布時間：2020-12-25 12:59 ? 瀏覽： 次
上海滬貢閥門制造有限公司從事〖電動軟密封閘閥〗的供應商,可提供電動軟密封閘閥結構圖,電動軟密封閘閥外形尺寸圖,電動軟密封閘閥型號,電動軟密封閘閥作用特點,電動軟密封閘閥工作原理,電動軟密封閘閥批發廠家,電動軟密封閘閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于電動軟密封閘閥說明書的詳細概述:
概述：

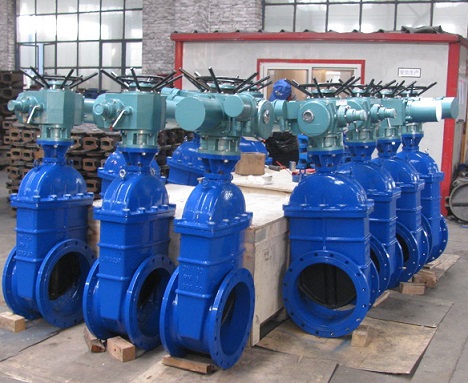

電動軟密封閘閥可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。
優點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。形體簡單,結構長度短，制造工藝性好，適用范圍廣。
技術參數：
公稱壓力：1.0～2.5MPa
工作溫度:0～120℃
法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm
適用介質:水、油、氣等
試驗標準:GB/T13927 API598?
安裝：
(1) 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
(2) 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
(3) 切斷閥安裝前，應先徹底清洗管道。
(4) 安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
(5) 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
(6) 介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
維護：
(1) 清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，*先要了解其性質，再選用相應的清洗辦法。
(2) 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
(3) 閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
(4) 閥桿：表面損壞，只能換新。
(5) 推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p>
(6) 壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
(7) 易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般多2-3年。
(8) 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
電動軟密封閘閥是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘閥通過閥座和閘板接觸進行密封，通常密封面會堆焊金屬材料以增加耐磨性，如堆焊1Cr13、STL6、不銹鋼等。閘板有剛性閘板和彈性閘板，根據閘板的不同，閘閥分為剛性閘閥和彈性閘閥。
|
電動軟密封閘閥工作原理 電動軟密封閘閥的閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥，亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置即行程來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥，或叫暗桿閘閥。 |
|
電動軟密封閘閥有哪些注意事項 1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。 2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置，手輪在頂部 )。 3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。 4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。 5、如果閥門經常開關使用，每月至少潤滑一次。 6、閘閥只供全開、全關各類管路或設備上的介質運行之用，不允許作節流用。 7、帶手輪或手柄的閘閥，操作時不得再增加輔助杠杠(若遇密封不嚴，則應檢查修復密封面或其他零件)。手輪、手柄順時針旋轉為關閉，反之則開啟。帶傳動機構的閘閥應按產品使用說明書的規定使用。 |
|
電動軟密封閘閥有哪些制造標準 (1)GB/T 12232-2005 通用閥門 法蘭連接鐵制閘閥 (2)GB/T 12234-2007 石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥 (3)GB8486-87 《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條例》 (4)GB8465.1-87《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》 (5)JB/T53162-1999 《閘閥產品質量分等》 (6)JB/T5298-91《管線用鋼制平板閘閥》 (7)JB/Z243-85《閘閥靜壓壽命實驗規程》 (8)JB/TQ648-8《鐵質對夾式平板閘閥》 (9)JB/T53200-94《鐵質對價平板閘閥 產品質量分等》 (10)JB/T53242-94《鋼制平板閘閥 產品質量分等》 |
|
電動軟密封閘閥在安裝中有何要求 1)、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。 2)、安裝在保溫管道上的各類手動閥門，手柄均不得向下。 3)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。 4)、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。 5)、帶傳動機構的閘閥，按產品使用說明書的規定安裝。 |
